Ürün ayrıntıları:
|
| Power Source: | Electric | Weight: | 500kg |
|---|---|---|---|
| Repeatability: | ±0.01 | Usage: | Angular contact ball bearing assembly |
| Repeat Accuracy: | ± 0.01 mm | Stroke Length: | 100 mm- 600mm |
| Power Supply: | AC 380V/220V | Electronic: | AC220V-50HZ/380V-50HZ |
| Capacity: | 10ton- 100tons | Operation Mode: | Manual/Automatic |
| Type: | Mechanical Press | Meet Test Standard: | IEC, ASTM, MIL, ISO Etc |
| Maximum Speed: | 100 mm/s |

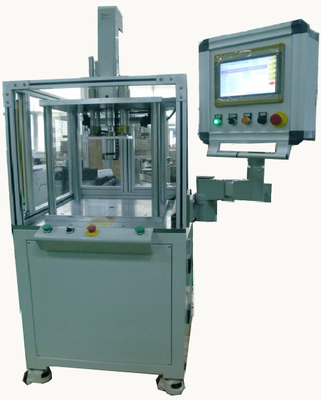

Çifte rulman önceden yükleme ölçüm aracı Dört sütunlu Servo Pres Makinesi Servo Makinesi Ön yükleme kuvveti ölçümü
Ürün Tanımı:
| Ekipman | Çift rulmanlı önceden yüklenmiş ölçüm aleti |
| İş parçası | Çemberli temas topu rulmanı |
| İşleme | Ön yükleme kuvveti ölçümü |
Ölçüm prensibi:İlk olarak, eşleştirilmiş rulman ve iç uzaklık, sırasıyla konumlandırma tabanının üst ve alt uçlarına yerleştirilir ve ekipman çalıştırılır.Yukarı indenter ve GT21 yüksek hassasiyetli hareket sensörü birlikte aşağı doğru hareket, böylece üst girişin alt uç yüzü üst rulmanın üst uç yüzüyle temas eder ve daha sonra eksensel kuvveti yaklaşık 1kgf artırmaya devam eder.
Bu noktada, hareket sensörü ile konumlandırma tabanının üst uç yüzü (ΔX) arasındaki temas sonrasında bir hareket oluşturacak, hareket değerini (ΔX) not edin.
Ardından, üst basınç kafası, hareket sensörünün (ΔX) yer değiştirmesine gittiğinde, dış tetikleme yöntemi kullanılarak, iç aralıklayıcı ve dış aralıklayıcı aynı anda monte edilir.yükleme durduruldu., ve basınç sensörü tarafından tespit edilen değer, iki rulmanın eksenel önceden yüklenme kuvveti.
Presizyon kontrol fonksiyonu.
İş süreci kontrolü fonksiyonu
Çevrimiçi kalite kontrolü fonksiyonları
Otomatik hassaslık telafi fonksiyonu.
Çok fonksiyonlu bir makine.
Ethernet, PC iletişim, I/O fonksiyonları.
İş verilerini almak fonksiyonu
Özellik Parametresi:
| Güç aralığı | 5-100 ton |
| Yer değiştirme aralığı | 100/600 (mm) |
| Pozisyon tekrarlama doğruluğu | ±0.01 mm |
| Basınç tekrarlama doğruluğu | ±1%F.S. |
| Sürüş modu | AC servo motor sürücüleri 32 bitlik CPU |
| Depolama kapasitesi | 100 dizi program depolama fonksiyonu standarttır. |
Enerji tasarrufu özellikleri:
Servo baskı mükemmel hareket özelliklerine sahiptir, enerji tüketimi, pnömatik baskı ve yağ baskı enerjisini tasarruf etmesi özellikleriyle karşılaştırıldığında, esas olarak baskı darbeindedir.Enerji tasarrufu %80-%90'a kadarEk olarak, elektronik basın çalışırken yağ/buhar emisyonu olmadığından, çarpma gürültüsü yoktur.İş ortamını önemli ölçüde iyileştiren ve çevreyi iyileştirme harcamalarını azaltanBu nedenle, servo baskı makinelerinin kullanımı işletmelerin işletme maliyetlerini büyük ölçüde azaltır.
TOXMANN'ı seçmek için nedenler:
1Kalite kontrolü ve veri yönetimi sürecinin tamamını karşılamak için çevrimiçi kalite testi.
2Basınç durdurma kontrol modunu ayarlayın, yani bağlantı çubuğu topu riveting kalitesinin tutarlılığını sağlayın.
Çemberli temas topu alaşımlı bir müdahale uygun boyutu yeterlidir.
3Basın montajının kesin konumu garanti edilir ve çevrimiçi kalite izlemesini gerçekleştirmek için basınç-yer değiştirme eğrisi fonksiyonu kullanılır.
Müşteriler için teknik veri gereksinimleri:
Müşterilerin ürünlerinin 2D ve 3D parça çizimleri ve montaj çizimleri.
Ürün montaj süreci gereksinimleri.
Ürünün örneği.
Müşterinin ekipman için beklentilerini (dört sütunlu veya C tipi), ekipman tonlamasını, darbe boyutunu ve boğaz derinliği açılış boyutunu anlamak.
Müşteri sitesinin çalışma koşullarını ayrıntılı olarak anlamak, müşterinin ürünlerinin mevcut montaj sürecini bilmek, en iyisi fotoğraf veya video çekmek,Tasarımcı için iyi bir referans sağlayabilir ve iş verimliliğini büyük ölçüde artırabilir..
Müşterinin iletişim gereksinimleri.
Bazı standart parça markaları için gereksinimler ve güvenlik özellikleri.
